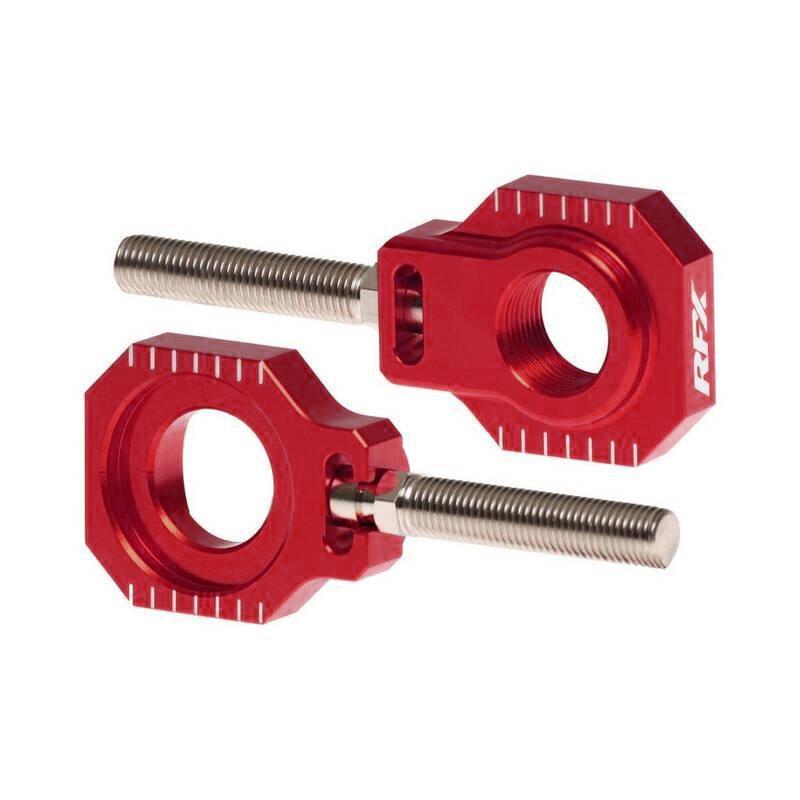

RFX FXAB 50600 99RD : RFX Pro Hinterachs-Einstellblöcke

Achsblöcke der RFX Pro-Serie wurden entwickelt, um den Radwechsel durch einfache Montage und präzisere Ausrichtung zu beschleunigen und zu verbessern.

CNC-gefertigt aus 7075-Aluminium in Luft- und Raumfahrtqualität.

< strong> Merkmale der Achsblöcke der Pro-Serie:

• Die Achshalterung hält eine Seite, sodass sie mit einem Schraubenschlüssel festgezogen werden kann.
• RFX-Lasergravur Logo.
• CNC 7075 Luft- und Raumfahrtaluminium.
• CAD-entworfenes Profil für mehr Leichtigkeit.
• Engere Toleranzen für eine bessere Passform.
• Eloxiert Farbe für den Factory-Bike-Look.

Montageanleitung:

• Beginnen Sie mit dem Fahrrad auf einem Ständer wobei das Hinterrad vom Boden abgehoben ist.
• Lösen Sie die Mutter an der Hinterachse und entfernen Sie die Achse.
• Heben Sie die Kettenradkette und die Kettenräder an. Entfernen Sie das Hinterrad.
• Entfernen Sie die alten Achsblöcke.
• Entfernen Sie die alten Achsblockschrauben.
• Entfernen Sie dazu die Achsblockachse (nur KTM). Dies erfordert möglicherweise etwas Hitze und einen Schraubstock. Achten Sie darauf, die Achse nicht zu beschädigen.
• Setzen Sie die Achse wieder in den neuen Achsblock ein (nur KTM) und stellen Sie sicher, dass Sie dabei einen roten Schraubensicherungslack verwenden.< /li>
• Reinigen Sie den Bereich um die Schwinge und stellen Sie sicher, dass er sauber und frei von Schmutz ist.
• Nehmen Sie die neuen RFX-Achsblöcke und platzieren Sie sie auf der Schwinge. Achten Sie dabei darauf, dass die Ausrichtung und die Schrauben in Position sind .
< li>Reinigen Sie die Achse und Achsmutter.
• Tragen Sie wasserfestes Fett auf die Achse und die Spurverbreiterungen auf.
• Heben Sie das Rad in Position und bringen Sie die Kette erneut an.< /li>
• Setzen Sie die Achse vollständig ein und ersetzen Sie die Achsmutter, ziehen Sie die Mutter jedoch nicht vollständig fest.
• Richten Sie die Radhalterung mithilfe der Achsblöcke aus und stellen Sie sie ein, um die Kette auf die richtige Spannung einzustellen (siehe Bedienungsanleitung des Besitzers).
• Ziehen Sie die Achsmutter mit dem richtigen Drehmoment gemäß der Bedienungsanleitung an.
